1、描述（SCOPE）：

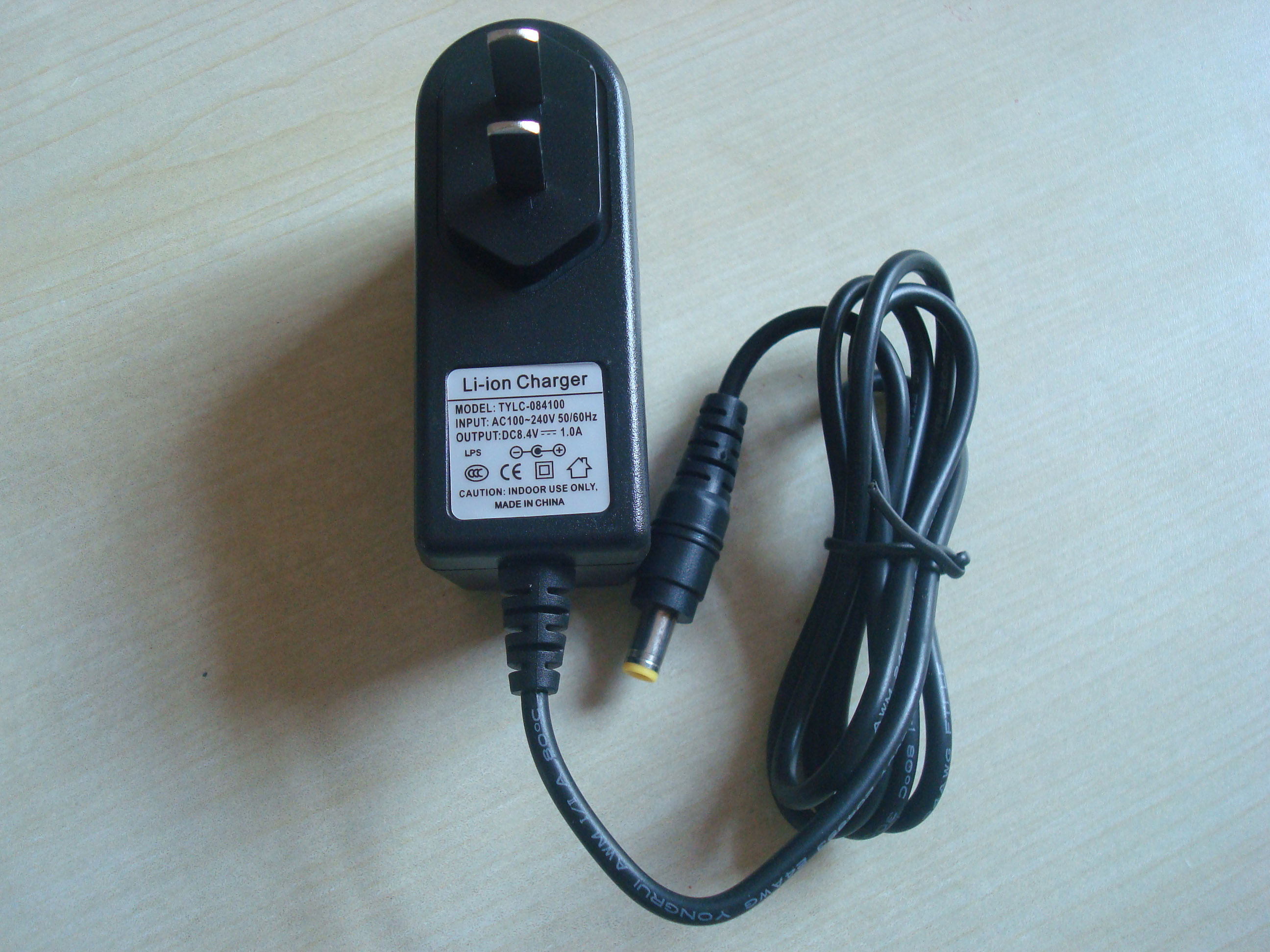

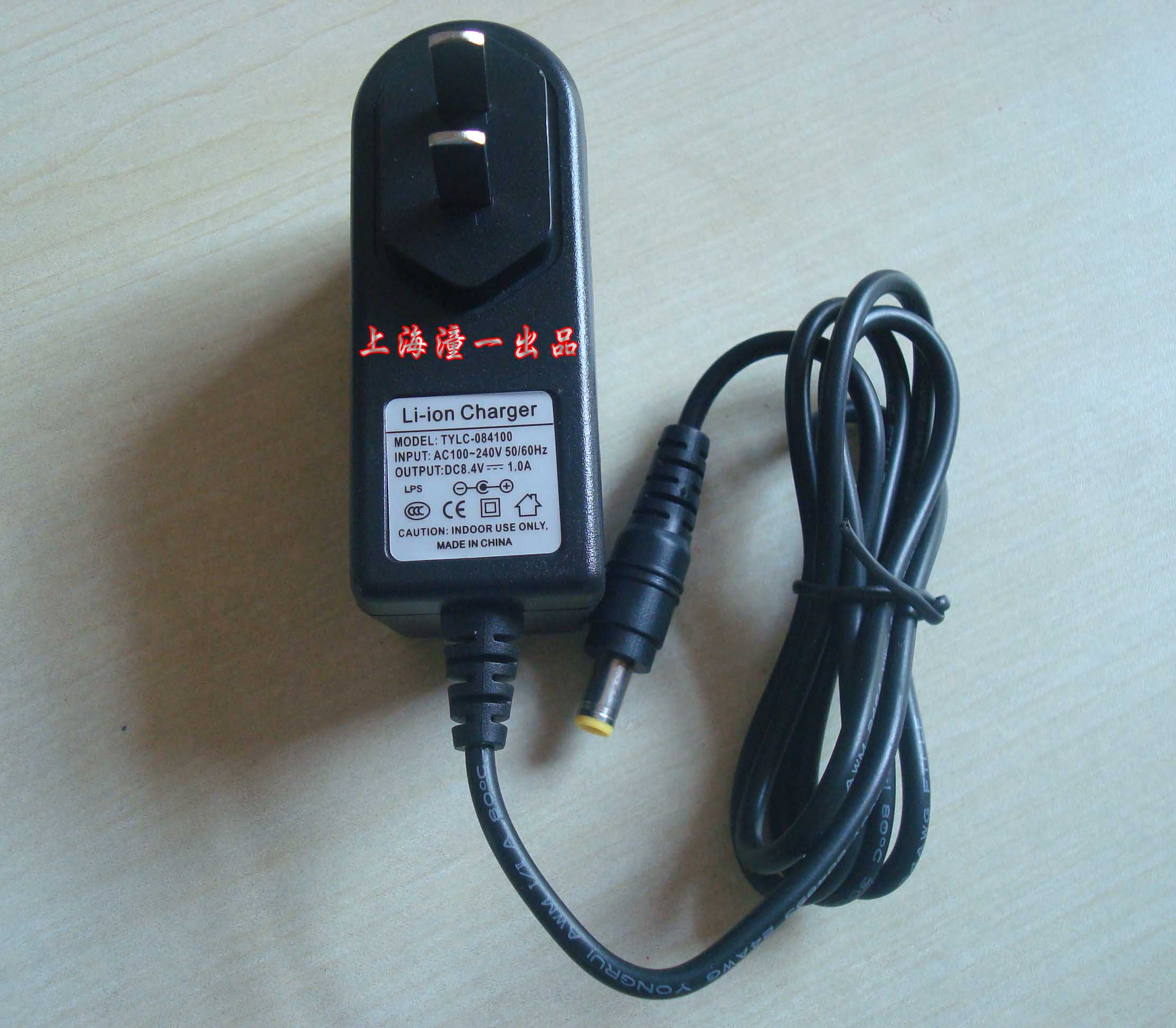

此承认书适应TYLC-084100型号的充电器。

   The purpose of the document is to specify the functional requirements of a 8.4W switching power supply.

2、输入特性（INPUT CHARACTERISTICS）：

   2.1输入电压(Input Voltage):

     额定电压(Nominal Voltage):100-240Vac

     调整范围（Variation Range）:90-264Vac

2.2输入频率（Input Frequency）:

     额定频率（Nominal Frequency）:50-60Hz

     调整频率（Variation Frequency）:47-63Hz

2.3输入电流(Input Current):

当输入交流电压为额定值的下限时,输出电压负载满载，最大输入交流电流1.0A。

1.0Arms max At any input voltage and rated, DC output rated load.

2.4浪涌电流(Inrush Current):

当输出为额定负载，环境温度为25℃，输入240Vac冷态起动电源时的最大浪涌电流小于15A。

15Amps Max. Cold start at 240Vac input, with rated load and 25℃ambient.

2.5 AC漏电流(Ac Leakage Current):

当输入电压240Vac时，最大漏电流为3mA

3mA Max At 240Vac input.

3、输出特性（OUTPUT CHARACTERISTICS）：

3.1输出功率(Power Output);

      电压    充电电流范围     转换电流范围        输出功率

     Voltage      Min. Load        Max. Load        Output Power

      +8.4Vdc    0.8-1.2A         150-320mA           8.4W

3.2负载特性/调整率(Combined Load/Line Regulation):

      电压    最小空载电压   最大空载电压  充电恒流精度

     Voltage   Min. Voltage    Max. Voltage     Line Regulation

     +8.4Vdc     8.3V         8.6V              ±3%

4.结构参数(MECHANICAL REQUIREMENT)：

   7.1外壳(Enclosure):

     外壳尺寸:L78*W48*H28mm

The power supply size L: L78*W48*H28mm
